Dispositivo experimental de matriz de estampado de aleación de aluminio DYMJ-CY

发布时间：2024-07-27 20:30浏览次数：times

Molde de perforación en frío en serie de moldes de capacitación para desmontaje y montaje de aleación de aluminio

número de serie	nombre	Especificaciones de la base del molde (mm)	Descripción detallada y requisitos técnicos.
1	troquel ciego	150x100	Utilice un troquel para perforar a lo largo de una curva de contorno cerrada. El producto está dentro de la línea cerrada y el resto está fuera de la línea cerrada. Se utiliza para fabricar piezas planas de varias formas. Para estampar piezas de trabajo en forma de diamante, el tamaño del producto no es. menos de 35×30 mm, y la tira de material utiliza la posición de los pasadores de tope
2	Troquel de flexión	150x100	Al doblar materiales de placas en varias formas a lo largo de líneas rectas, se pueden procesar piezas con formas más complejas.
3	Troquel de dibujo	150x100	Un molde para formar piezas en bruto de materiales de placa en piezas de trabajo huecas con varias aberturas. Este molde está equipado con un soporte para piezas en bruto, antes del embutición, la pieza en bruto se coloca en el soporte y se posiciona según su forma. Después del embutición, se levantan las piezas estampadas en frío. fuera del punzón. Los moldes convexos y cóncavos están equipados con dispositivos de expulsión.
4	Troquel de punzonado	150x100	Utilice un troquel para perforar la placa a lo largo de la línea cerrada. La parte perforada es chatarra y el producto está fuera de la línea cerrada. Se perfora un orificio ovalado y la tira de material se coloca con pasadores de tope.
5	Molde compuesto formal	200x150	Un molde que puede completar varios procesos de punzonado diferentes en la misma posición del molde. El molde compuesto formal, sus moldes de corte y cóncavos están instalados en el molde inferior, y los moldes convexos y cóncavos están instalados en el molde superior. para punzonar y perforar piezas porosas en forma de diamante. La pieza de trabajo y la tira de material se posicionan mediante pasadores de tope.
6	Molde compuesto de chip volteado	200x150	Un molde que puede completar varios procesos de carga diferentes en la misma posición del molde. Un molde compuesto de chip invertido tiene el troquel de corte en el troquel superior y los troqueles convexos y cóncavos en el troquel inferior. Es adecuado para piezas gruesas y gruesas. que no requieren alta rectitud. Piezas de placa, fáciles de operar y seguras, adecuadas para perforar piezas porosas. Estampación de piezas en forma de diamante, la correa de material se coloca mediante pasadores de tope.
7	Troquel de embutición continua	200x150	El producto no se puede formar después de la primera embutición profunda y requiere múltiples dibujos del molde. El molde utiliza un extremo de la tira para dibujar secuencialmente y la pieza se elimina de la tira hasta el último dibujo.
8	Diésel extremo	200x150	El troquel progresivo de estaciones múltiples es un molde preciso, eficiente y de larga duración. Es adecuado para estampar en frío materiales delgados y de tamaño pequeño, formas complejas y piezas estampadas en frío producidas en masa.
9	Matriz para doblar solapas tipo V	150x100	Para evitar que el material se deslice, el molde tiene dos solapas en la parte superior de la parte fija del molde. Cuando se presiona el punzón, la aleta se dobla con el material y la placa de posicionamiento debe estar en contacto con el material, por lo que la precisión de las piezas formadas es alta.
10	Troquel de punzonado de tubo redondo	150x100	Este molde requiere doblar una pieza plana en forma de tubo circular a la vez. El molde fijo tiene dos moldes cóncavos móviles sostenidos por la placa superior. Cuando el punzón presiona el material hacia abajo, los módulos giran uno hacia el otro y doblan el material en un círculo. Cuando el punzón se eleva, la parte del tubo circular doblado se coloca sobre él y se eleva en consecuencia.
11	Troquel deslizante	150x100	Este molde necesita doblar la pieza plana en piezas con dos ángulos laterales internos inferiores a 90° a la vez. La parte fija del molde requiere dos bloques deslizantes. La pieza plana se coloca en la placa de posicionamiento. Cuando el punzón desciende, la pieza plana primero se dobla en forma de ∪. La parte convexa continúa descendiendo y los bloques deslizantes comienzan a doblarse. mueva ambos lados de la forma ∪ hacia adentro. Doble hasta obtener el ángulo deseado.
12	Troquel de moldeo entrelazado de dos círculos	200x150	Las piezas moldeadas deben ser dos piezas estructurales entrelazadas. El molde está equipado con una estructura de descarga automática. Cuando el molde está en funcionamiento, primero se corta el cable, se completa el moldeado de un solo anillo a través del núcleo del prototipo del molde superior y. el anillo formado se repite nuevamente la formación del anillo en el alambre. Es decir, se completa la formación entrelazada de los dos círculos. Este proceso tiene menos pasos, es simple y práctico, y los productos perforados tienen interfaces fluidas, una alta tasa de aprobación y pueden cumplir con los requisitos de uso.

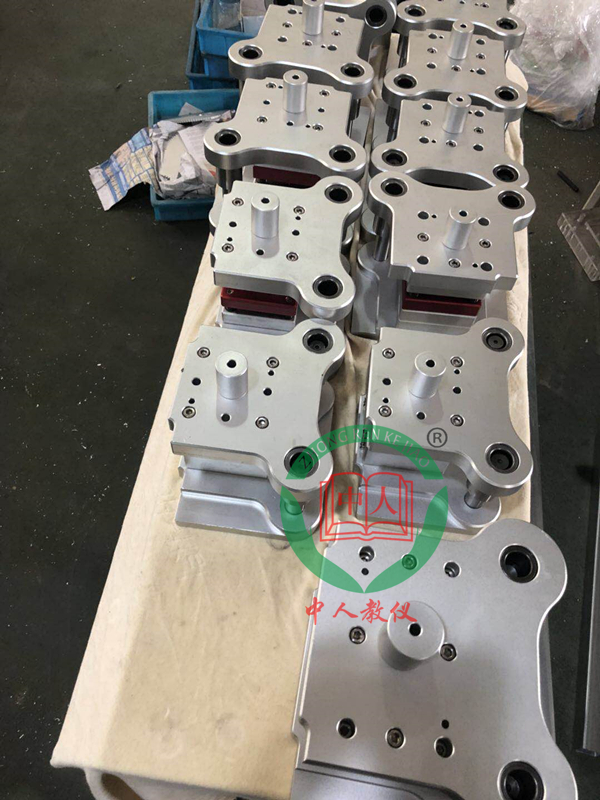

Imagen del producto terminado (la siguiente imagen adopta el acabado de una máquina herramienta CNC , el proceso de anodizado y la pintura para hornear avanzada. Proceso de pintura en aerosol sin arena, las picaduras de la superficie se alisan con masilla, la superficie del molde es rugosa y la superficie de la pintura es mate):
